项目概况:

杭州市地铁2号线一期工程西北段始于钱江路站(不含),止于丰潭路站,全长11.84km,共有11个盾构区间。杭州市地铁2号线一期工程东南段始于蜀山车辆段,止于钱江路站,全长18.338km,共有13个盾构区间。本项目要求测量环片水平直径,获取各个环片的几何尺寸变形和表面病害,为地铁运营维护提供参考。


系统介绍:

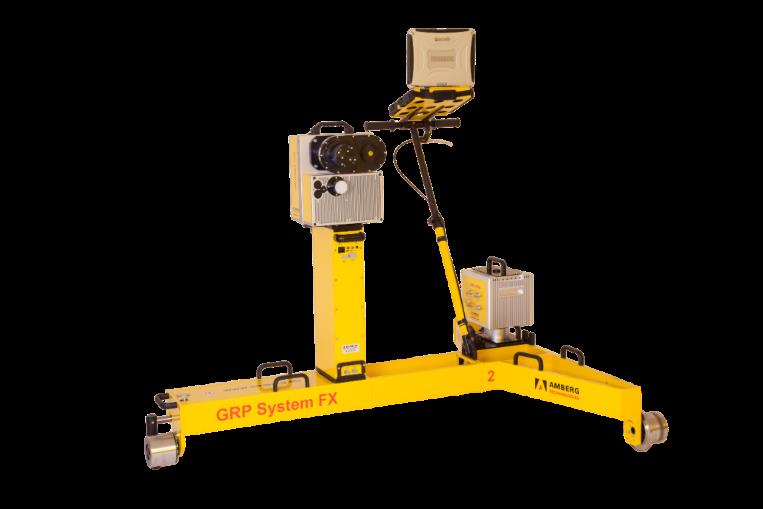

本项目所用检测设备为GRP5000隧道测量系统,是由轨道测量小车、高精度扫描仪、三防工业笔记本电脑和高精度惯导(可选)组成,瑞士安伯格技术公司开发的集光、机、电技术为一体的激光全息成像系统,主要用于隧道等地下工程的施工、竣工验收和运营期间的隧道表面状态、结构变形及隧道净空检测。

                                                                   GRP5000

项目实施:

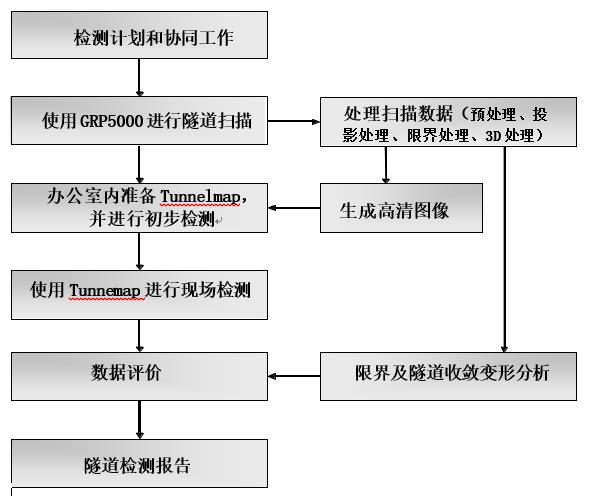

二号线为开通运营线路,窗口期一般为晚上1点至4点,现场扫描速度为每小时1.5km,现场数据采集完成后,使用后处理软件对数据进行分析处理,并形成技术成果,项目内业外业全程耗时2个半月。项目流程图如下:


数据成果:

 本项目通过GRP5000系统后处理软件Amberg Rail对采集的数据进行处理,获取限界分析成果和隧道衬砌表面展开图,再将灰度图导入TunnelMap,对隧道里各种设施和衬砌表面病害(如裂缝、渗漏水等)等进行标注和统计,最后将断面导入到AR后处理软件中分析隧道断面变形。


1、AR处理后成果

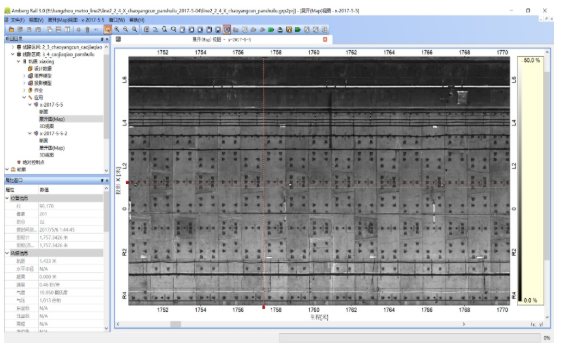

                                          隧道表面灰度图

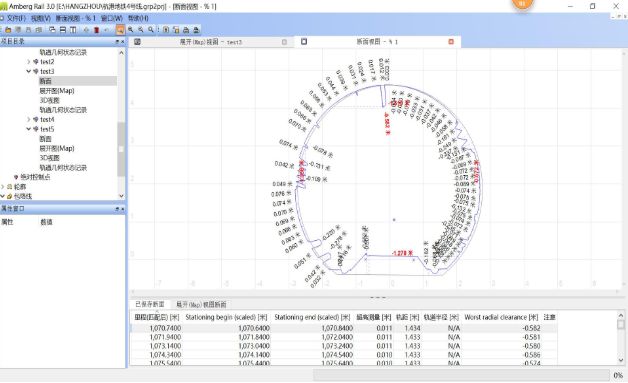

                                          隧道断面变形



2、AR后处理软件成果

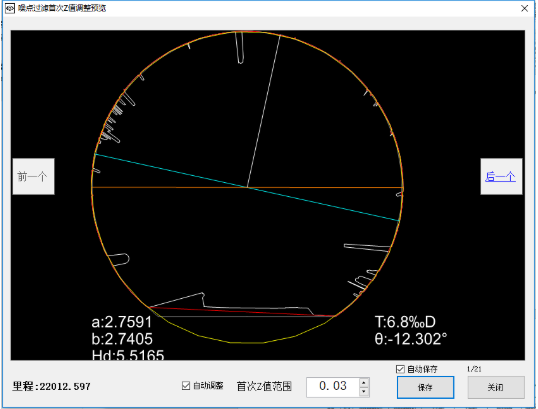

                                                           拟合椭圆

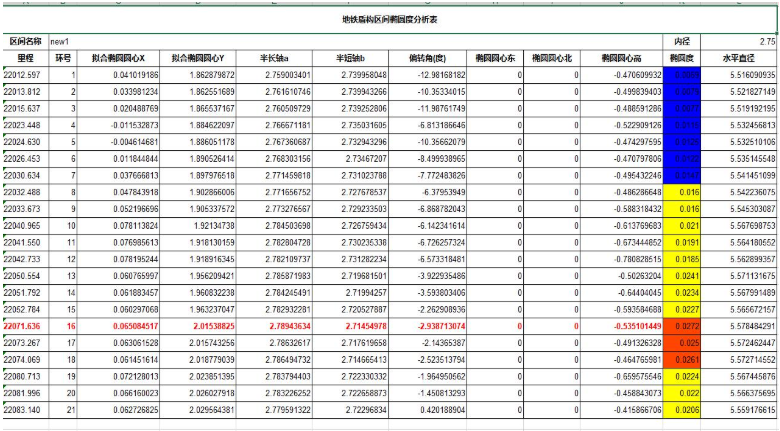

                                           椭圆度分析表

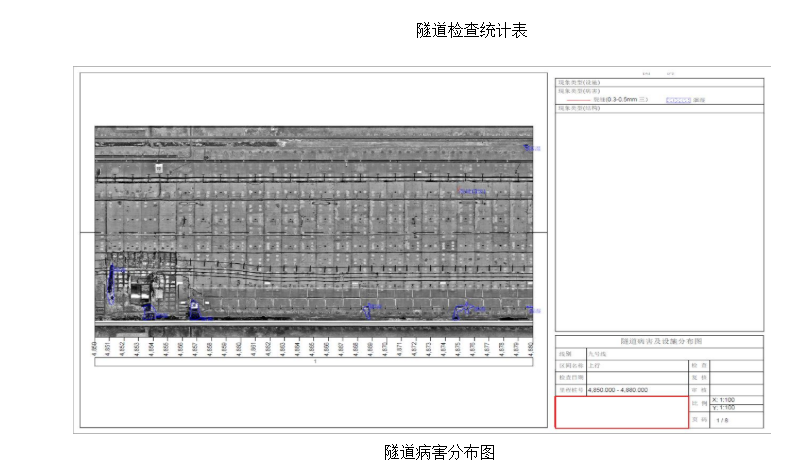

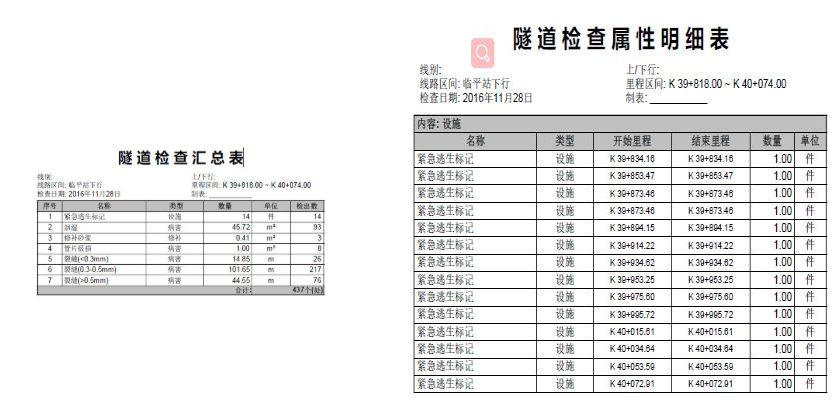

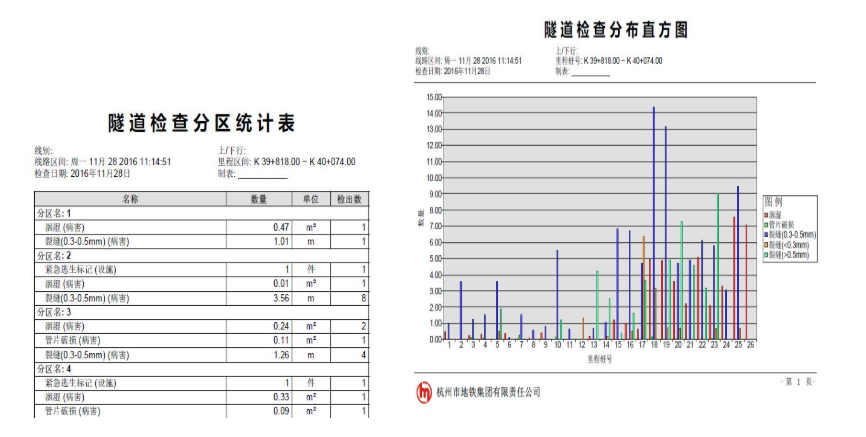

3、Tunnel map处理后成果








项目结论:

本次工作完成了杭州地铁2号线一期工程东南段和西北段盾构区间的三维激光扫描,获得了每环管片的外观状态及几何变形尺寸,可作为该线路隧道运营管理的参考。通过数据分析比较可证明三维激光扫描具有良好的精度,获得的高清影像图可以用于判读隧道渗漏水及破损等外观病害,可作为隧道竣工验收和现状评价依据,其良好的重复性检测性能可用于隧道稳定性检测。
